PIXIS
|
 |
“我們對PIXIS 1024BR的性能很滿意：在Bose-Einstein凝聚態實驗中，該產品在近紅外波段內（>750nm）具有很高的靈敏度并且沒有Etaloning現象。這款相機尤其適用于獲取銣BECs圖像。”亞利桑那大學光學院的Brian P. Anderson博士介紹說。
每天，世界各地的眾多實驗室都在使用PI的成像系統來進行具有革新意義的研究。這種創新型的成像系統可以應用于復雜的成像環境，當之無愧地成為當今世界上探測系統設計的頂尖之作。
PIXIS被廣泛認為是新一代相機最好的平臺，它是針對低光照條件下的光譜分析和成像應用而設計的。無論您的應用涉及近紅外Raman光譜分析還是紫外成像，PIXIS均能滿足您的研究需要。
PIXIS系統是世界上第一個能支持高分辨率、背照式、深耗盡型CCD芯片的系統，其在近紅外波段內（<1150nm）具有無以倫比的性能。新的1024BR PIXIS所產生的峰值量子效率可以達到85%（在900 nm處>70%）以上，并且可以消除etaloning現象。了解更多此產品的信息，請閱讀PIXIS：1024BR新聞發布。
對于成像面積較大的應用，我們推出了新的PIXIS：2048，它的成像面積>25mm×25mm，同時保證深度制冷及低讀噪聲。
特點及優勢
-
全金屬永久真空密封設計，免維護，終身真空保證
-
深度熱電空氣制冷，無需液體輔助
-
新CoolCUBE液體循環器：震動或熱流擾動環境下極好的解決方案
-
高速，USB2.0接口，即插即用接口，16-bit動態域,2MHz讀出速度,無需PCI卡
-
小巧的設計。一個相機頭。無外接盒或控制器
-
單層光輸入窗口，最小的光損耗
-
特制CCD芯片及UV鍍膜，具有高靈敏度及分辨率
-
雙放大器結構及獨立的增益設定。無可比擬的多功能性
-
適用于Windows/Linux的WinView/WinSpec，LabVIEWTM SITKTM及PVCAM，全套解決方案
-
觸發及快門控制，先進的操作盡在您的掌握
-
全面的系統測試，優良的性能保證
-
多種可選的CCD芯片及UV鍍膜。高靈敏度和高分辨率
聯系我們以了解更多先進技術。
全金屬永久真空密封設計——免維護，終身真空保證
PIXIS是當前世界上唯一一款能夠在儀器的整個生命周期內保證永久的真空性能、超低的制冷溫度和極低的暗電流的科學級CCD相機。PI采用特有的真空密封技術，從而保證了全部由金屬構成的不銹鋼真空腔的密封性。高性能釬焊技術被應用在光學窗口和真空腔的接口處。
由于采用了全球領先的全金屬焊接及有效的真空保持技術，您不再需要對系統進行抽真空的操作，不再需要使用有可能在長時間條件下影響真空性能的環氧樹脂。
深度熱電空氣制冷——無需液體輔助
由于應用了先進的XP制冷技術，PIXIS相機所產生的暗電流是市場上同類產品中最低的。相機僅通過氣體制冷即可達到零下80℃的深度制冷。為了保證暗電流的穩定，制冷溫度的穩定度被控制在±0.05℃范圍內。
不需復雜的、大體積冷卻水循環器。
新的CoolCUBE II 液體循環器——震動或熱流擾動環境下最好的解決方案
如果你的實驗要求在無震動（如近場光學）或無熱氣流的環境下完成(例如像望遠鏡一樣的敏感性光學器件)，該系統卓越的CoolCUBE液體循環器能夠為相機提供免維護的液體循環和電源。了解更多Cool CUBE II 數據參數。
高速，USB2.0接口…即插即用接口，16-bits動態域, 2MHz讀取速度…不需PCI卡…
PIXIS提供了一個能與臺式機和筆記本直接進行連接的高速USB2.0接口。系統還能以2MHz的讀出速度產生16-bit動態域的數據。PIXIS使用戶不再需要PCI卡，從而可以使用方便的筆記本電腦對相機進行控制，同時還解決了USB2.0對輸出速度的限制問題。兼具了便捷性和功能性的特點。
需要遠距離控制相機？沒問題！查看我們的光纖接口工具即可在500米外進行控制。
精巧的設計…一個攝像頭…無需外接盒或控制器…
PIXIS系統無可比擬的先進技術被濃縮在一個緊湊的單元中。它的低噪聲電路及模數轉換器被置于相機頭內的CCD芯片附近。。“Primary Point DigitizationTM”技術的使用幫PIXIS實現了極低的讀噪聲，從而與那些把重要輸出電路安置在位于嘈雜環境里的PCI卡上的裝置（例如計算機）區分開了。整個系統電路設計的部件選取環節可以充分體現我們細致入微的考慮。正因為此，PIXIS才能在極高的讀出速度下仍能確保超低的讀噪聲。
單一光輸入窗口…最小的光損耗…
為了將由光學表面反射造成的光損耗降到最小，PIXIS窗口僅選擇單層玻璃。同時，操作者可以選擇在真空窗兩側鍍上適合特定波長光的抗反射鍍膜（VIS-AR, NIR-AR, UV-AR），以增加透射率，因而使得PIXIS具有市場上同類探測器中最高的光通量。對于紫外到近紅外的大范圍光段，可以應用MgF2 窗口。
特殊的CCD芯片及UV鍍膜…高敏感度及高分辨率
PIXIS平臺支持1340×100和1340×400規格的CCD芯片，這些規格的CCD芯片具有超高的靈敏度以及光譜分析所需的大于16-bit的動態范圍。這些特殊的CCD芯片與行業標準的“1024”像素裝置相比，分辨率提高了30%，而且可以與前照式、后照式以及深耗盡等技術相結合。操作者可以通過使用PI獨有的Unichrome鍍膜進一步提高相機UV波段的靈敏度。
雙放大器配置和獨立增益設置…無以倫比的多用性
PI獨有的雙放大器配置（高容量或低噪聲）使得PIXIS既適用于強光條件下的吸收光譜又能滿足弱光條件下的拉曼光譜應用要求。6個獨立的增益設定（e-/ADU）使得操作者可以為相機設定最合適的動態范圍。
PIXIS平臺支持前照式或后照式的2048×2048、1024×1024及512×512規格芯片。這些裝置能提供較低的讀出噪聲和較大的阱深，從而能達到最好的成像效果。背感光式1024和512型CCD芯片可以通過UV增強以達到極高的紫外波段靈敏度。
PIXIS：2048還支持雙放大器配置，因此無論在弱光應用還是在對動態范圍要求較大的應用中都能保證很好的性能。
提供可在Windows/Linux下應用的WinView/WinSpec，LabVIEWTM SITKTM和PVCAM軟件程序庫
PIXIS配有能滿足你所有應用需求的強大軟件庫。我們簡便易用的WinView和WinSpec軟件包能控制整個數據采集過程，并具有宏記錄和自動控制功能。
軟件成像工具包（SITKTM）與National Instrument的通用LabVIEWTM包可以在復雜實驗裝置中結合在一起使用。
新的PIXIS平臺與此前PI相機所有的軟件包和客戶定制程序均能實現兼容。
新特點：用于Linux的USB2.0驅動以及其他USB 2.0接口相機
觸發及快門控制盡在您的掌握…
完全觸發（±邊緣）以及快門控制（TTL信號）可適用于要求與PIXIS相機實現外部同步的實驗中。不需要通過中斷盒來獲取觸發信號。所有的PIXIS系統在攝像頭的背板上都有一個LEMO連接器以直接驅動外部快門（25nm）。用于圖像處理的PIXIS系統在每個攝像頭的前端都配有一個快門。
全面的系統檢測…卓越的PI性能
我們的產品在出廠前都要經過標準的系統檢測流程，因此PIXIS具有當前市場中最好的光探測性能。
多種可選CCD芯片及UV鍍膜…極高的靈敏度和分辨率
PIXIS平臺支持512×512，1024×1024以及2048×2048規格的CCD芯片，結合了前照式、背照式和深耗盡技術，這些芯片均可保證極高的靈敏度。

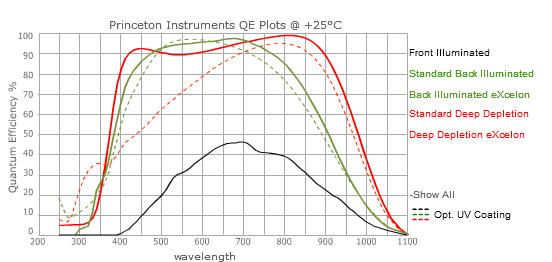

量子效率：
PIXIS CCD用于成像和光譜的照相機 型號比較和數據表
|
Imaging Models |
Sensor Type |
Pixel Size |
Readout Amplifiers |
Peak QE |
1024 x 1024  |
BRX, BR, BX, B, BUV, F |
13 x 13 µm |
single |
view QE data |
|
1340 x 1300 |
BX, B, BR, F |
20 x 20 µm |
dual |
view QE data |
|
2048 x 2048 |
BRX, BR, BX, B, BUV, F |
13.5 x 13.5 µm |
dual mode |
view QE data |
|
Spectroscopy Models |
Sensor Type |
Pixel Size |
Readout Amplifiers |
Peak QE |
|
1340 x 100 |
BRX, BR, BX, B, F |
20 x 20 µm |
dual |
view QE data |
|
1340 x 400 |
BRX, BR, BX, B, F |
20 x 20 µm |
dual |
view QE data |
|
2048 x 512 |
BX, B, BUV |
13.5 x 13.5 µm |
dual mode |
view QE data |
|
1024 x 252 |
BR, E |
26 x 26 µm |
single |
view QE data |
