作者: Kevin Peng    發布于: 2014-07-04 12:47    點擊:次

我們為客戶提供各種光學系統設計服務，擁有專業的設計團隊，熟練使用Lighttools、 Tracy pro、 CODE V、Zemax、ASAP、Virtuallab等光學軟件，可模擬設計各種光學系統，已承接來自不同科研單位的光學系統項目：

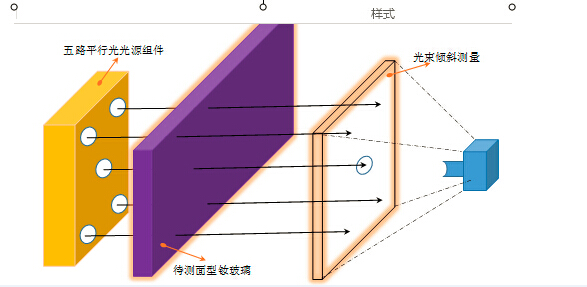

哈特曼傳感器系統
描述：哈特曼傳感器用于測量光束的波前分析，廣泛地用作自適應光學系統的波前信息探測和波前畸變補償,大氣湍流統計特性表征,光學元件檢測,光束質量評價,超強激光脈沖波前整形,激光大氣通信以及人眼象差測量等各個領域之中。

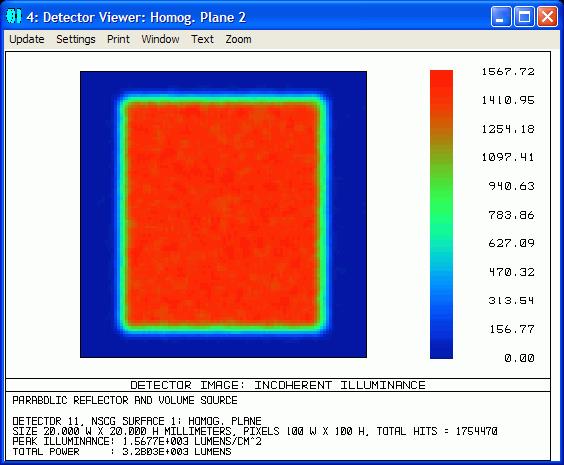

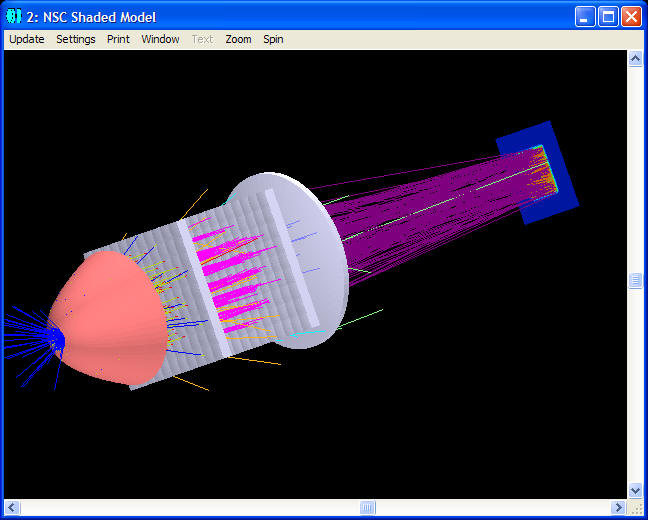

高性能勻光系統

描述：高性能勻光系統利用微透鏡陣列實現光場的勻化處理，通過獨特的優化仿真系統提高光場的均勻性。

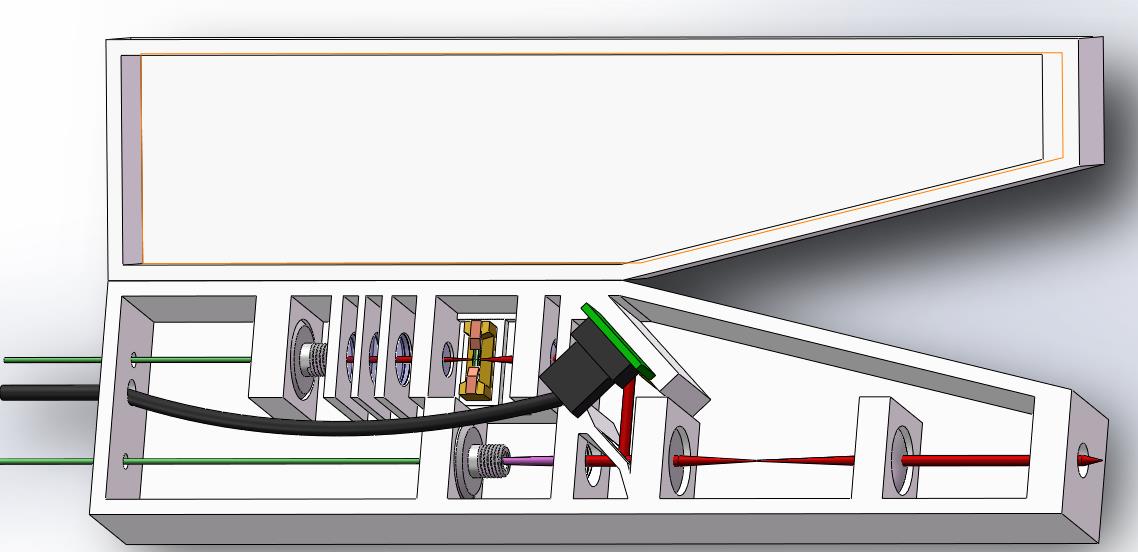

小尺寸短焦距大數值孔徑顯微光學系統

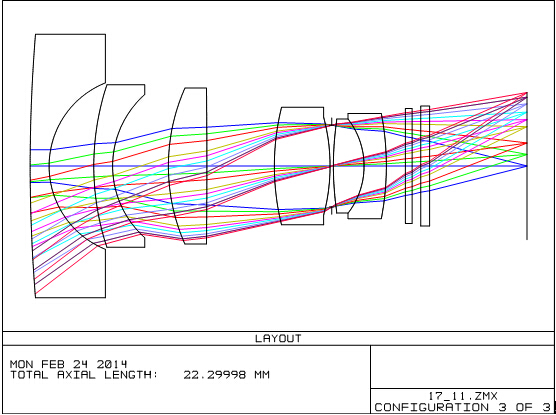

                     車載廣角鏡頭設計


                              規格參數

Item		Specification			Note
Design
Product No.
Design No.		1
Construction		6G
Sensor Size		1/2.7”
Sensor Format	Horizontal	1920		pixels
	Vertical	1080		pixels
Sensor Pixel size	Horizontal	3.0		um
	Vertical	3.0		um
Wavelength range		400-700 nm
Effect Focal Length(EFL)		3.0mm
F.No		2.0-2.4
Optical Length		22.3mm			From first surface to image plane at infinity including the IRF
Image Height		3.4mm
View Angle	Diagonal	160°			Image Height=3.30mm
	Diagonal	180°			Image Height=3.40mm
	Horizontal	125.6°			Image Height=2.88mm
	Vertical	64°			Image Height=1.62mm
MTF	On Axis	0.495	160LP/mm		At F.No=2.0 File of 160°
		0.622	120LP/mm
	80%Field	T0.308/S0.428	160LP/mm
		T0.416/S0.553	120LP/mm
Distortion		Optical Distortion	-80.5%		Image Height=3.30mm
		Optical Distortion	-98.0%		Image Height=3.40mm
		TV Distortion	17.2%		Image Height=3.30mm
		TV Distortion	21.5%		Image Height=3.40mm
Relative Illumination		0.77
Chief Ray Angle		23.6

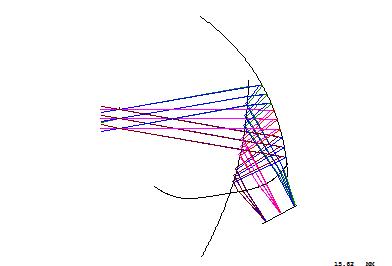

                  自由曲面棱鏡頭盔設計

視場角 27°，波長 520nm，焦距28mm
