1.性能參數
|
ITEM # |
COATING |
M |
WD |
EFL |
NA |
TFS |
EA |
L |
SPOT SIZE |
|
XWJ-40X-UV |
UV |
40× |
1.5mm |
4.4mm |
0.6 |
1μm |
5.3mm |
43.5mm |
1μm |
注：有限遠共軛

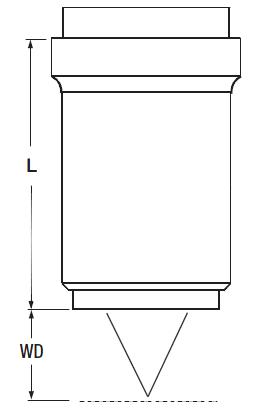

2.外形尺寸

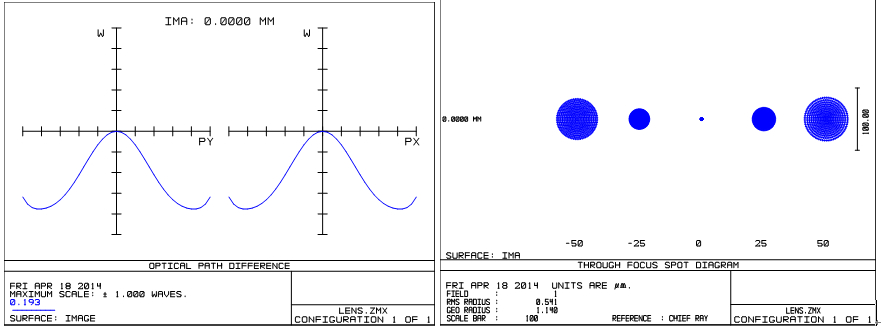

3.成像質量測試報告
4.檢測結果

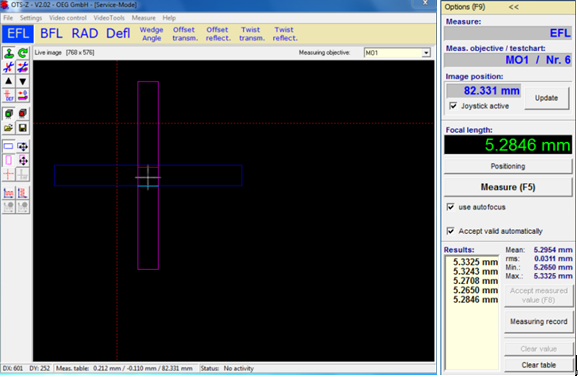

4.1焦距測量
焦距測量的測試波長為綠光（540nm），該波長下的顯微物鏡焦距為5.6mm，實測焦距為5.3mm
4.3 透過率測量

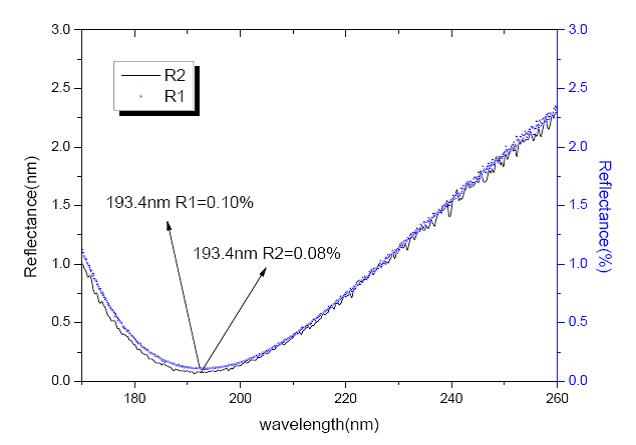

陪鍍片的剩余反射率曲線
-
利用陪鍍片進行測量，陪鍍片厚度：8mm；
-
結果：內透過率：99.6%；零件透過率：98.4%；單面透過率：99.485%
-
整體透過率為94%（193nm處）。
4.2像質檢測

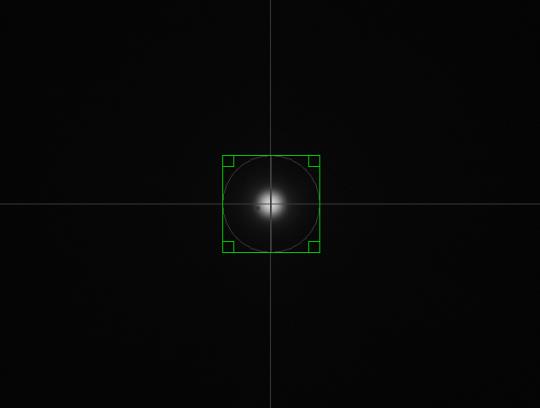

a) 顯微物鏡對目標（小孔）所成的像

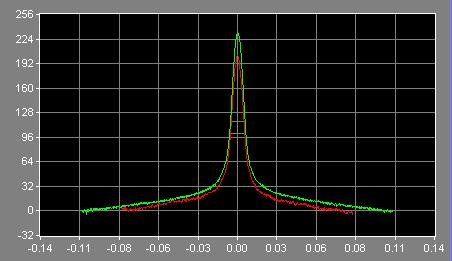

b)能量集中度曲線
c) 點擴散函數

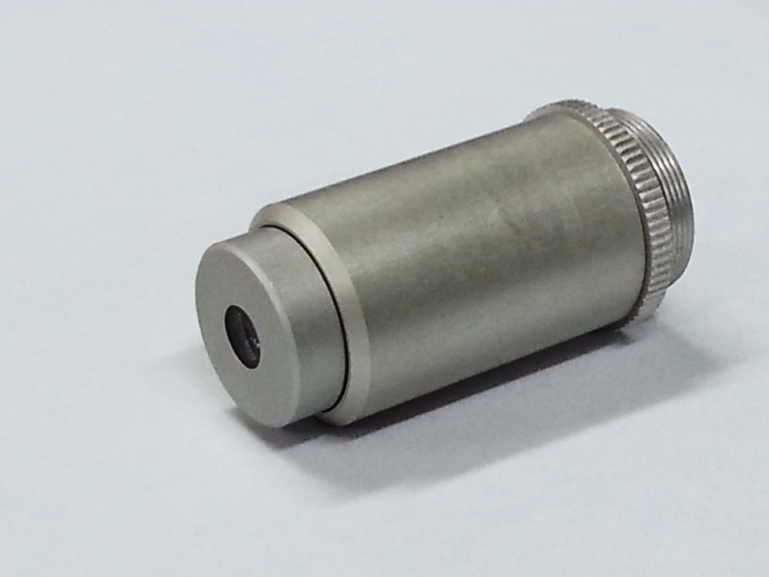

5. 實物照片
