高速原子力顯微鏡(AFM) 是一種顯微鏡，樣品在空氣或溶液條件下以高分辨率的可視化視頻成像中來觀察納米級樣品.

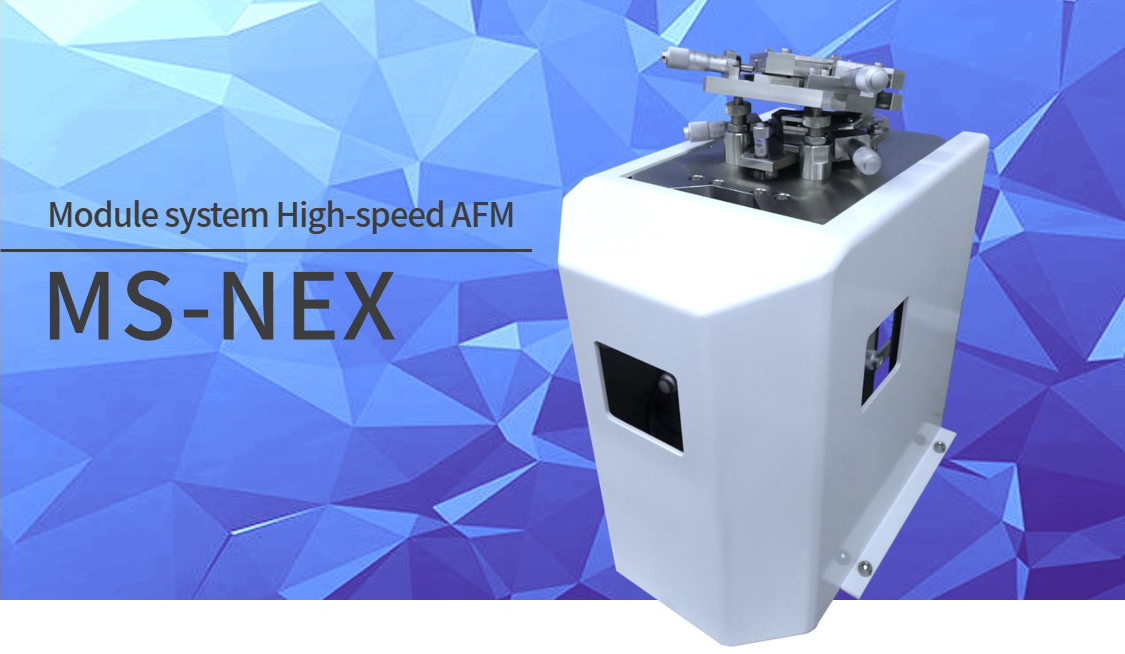

MS-NEX 基于SS-NEX( 樣品掃描型高速AFM) 模型，但操作起來更加簡單容易，它具有多個模塊系統，允許您根據您的科研方向和預算來選擇所需的功能.
MS-NEX 采用模塊系統，可以更容易地選擇各種功能模塊，可以定制，以滿足您的需求.
這些模塊可以現在添加，也可以在以后需要時添加.
新開發的功能模塊也將出現在未來的陣容中.
該指導系統會在樣品準備到樣品觀察的過程中提供幫助說明.
■標準系統配置■
|
掃描速度 |
1 秒 / 幀 (1 幀 / 秒)
( 掃描范圍: XY: 500 nm × 500 nm, 分辨率: 200 px × 200 px） |
|
掃描范圍 |
XY:4µm × 4µm,Z:0.7µm |
|
畫像分解率 |
XY:500px × 500px |
|
觀察環境 |
空氣中/液體中
同時在AFM觀測過程中，可以加入觀察反應溶液。 |
|
觀察溶液容量 |
150 ㎕ |
|
樣品尺寸 |
Φ1.5 mm |
|
懸臂振幅檢測方法 |
取樣和保持法 |
|
探針檢出方式 |
光杠桿法 |
|
掃描方法 |
樣品掃描方法 |
|
控制系統 |
PID控制，動態PID控制 |
|
測量模式 |
交流模式(地形像、誤差像、相位像) |
|
使用軟件 |
-
視頻采集(可能的數據采集、數據存儲)
-
控制功能(掃描控制、自動進場控制)
-
懸臂梁的頻率特性分析
-
幀數:每個視頻文件保存1000幀
-
文件存儲方法:可以將格式轉換為通用格式
視頻文件格式(包括AVI格式及MPEG格式)
|
注1:標準設備規格包括標準掃描器.
注2:每個模塊的最大掃描范圍為一個典型值.
掃描速度是在條件下為每個模塊確定的一個值，并不能保證
掃描速度在最大掃描范圍內.
■可以更換的選項品■
|
高速模塊 |
適用于酶反應等高速觀察
蛋白質結構的變化.
*掃描頭包括
1. 掃描速度:50 ms /幀(20幀/秒)
2. 掃描范圍:XY: 0.7µm × 0.7µm, Z: 0.4µm
|
|
廣范圍測量模塊 |
適用于掃描速率高、樣本較大的場合.
*掃描頭包括
1. 掃描速度:10s /幀(0.1幀/秒)
2. 掃描范圍:XY: 30µm × 30µm, Z: 0.7µm
|
|
灌流模塊 |
在AFM觀測過程中可以改變觀測方案.
如: pH值和/或緩沖液成分可在測量過程中逐漸改變 |
|
溫度調節模塊 |
可在室內提高觀察溶液的溫度
溫度可達40℃ |
|
照明模塊 |
紫外光、可見光、各種各樣的激發光可以照射到樣品上。
應用實例:籠狀A(yù)TP，光異構化分子 |
注3:每個模塊的最大掃描范圍是一個典型值.
掃描速度是為每個模塊確定的條件下的一個值，并不能保證掃描速度在最大的掃描范圍內.
